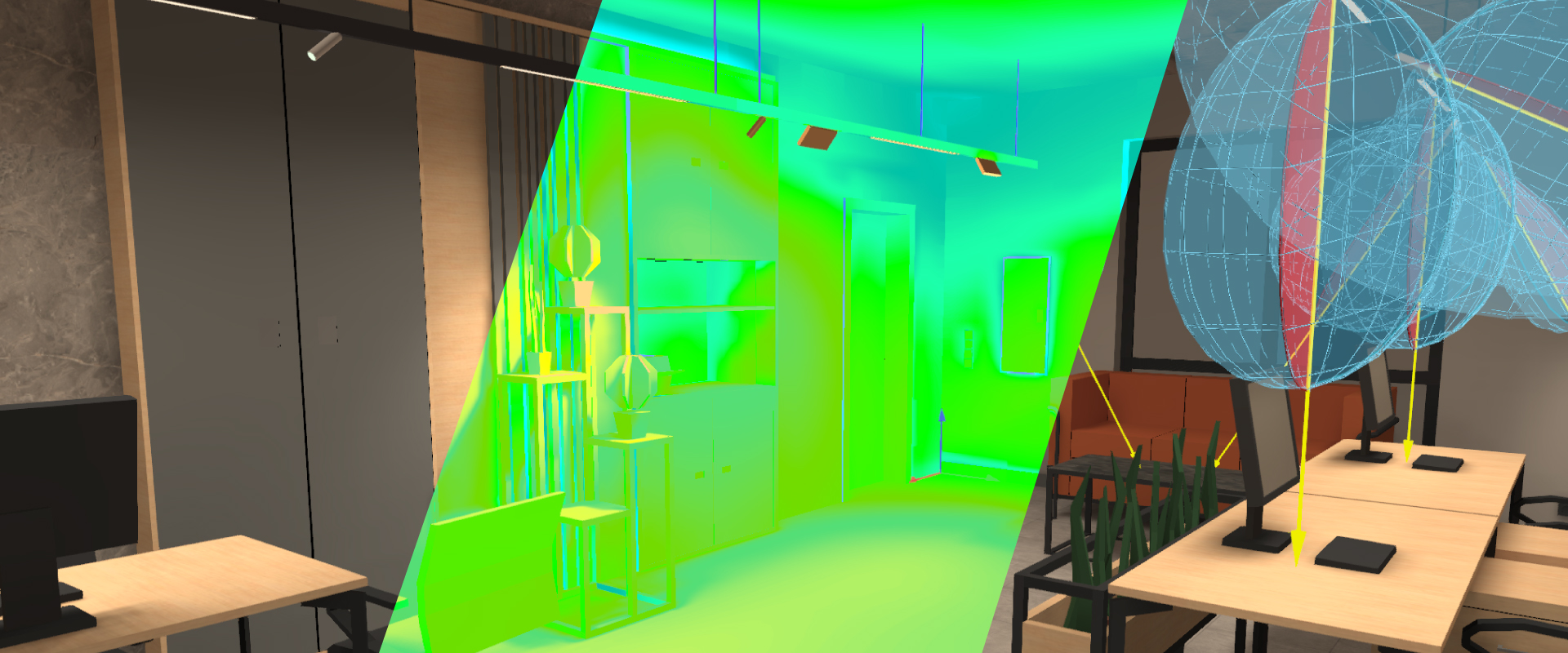

Світлотехнічний розрахунок (DIALux)

Рік: 2025

Інженер-світлотехнік: Висоцький Вадим

Клієнт: приватна особа

Бюджет: індивідуально

Місцезнаходження: м. Тернопіль

Світлотехнічний розрахунок

Для створення комфортного та енергоефективного освітлення необхідно виконати коректний світлотехнічний розрахунок. Самостійно досягти точного результату складно, адже на рівень освітленості впливає багато факторів: площа й геометрія приміщення, розміщення меблів або обладнання, функціональне призначення простору, а також колір і фактура поверхонь.

Професійний світлотехнічний розрахунок — це не просто підбір світильників. Це комплексний підхід, який дозволяє забезпечити комфортне середовище, візуальну привабливість, відповідність нормативам, безпеку та оптимальне споживання електроенергії з довгостроковою економією ресурсів.

Розрахунок освітлення виконується із застосуванням спеціалізованого програмного забезпечення DIALux, що гарантує точність і надійність результатів.

Проєктування освітлення RAYFOR

Етап 1 — стратегічний аналіз простору

Проєктування освітлення RAYFOR починається з глибокого аналізу об’єкта та очікувань замовника. Ми враховуємо архітектурну концепцію, функціональне призначення простору, особливості інженерних мереж і сценарії використання світла. На цьому етапі формуються технічно та естетично вивірені варіанти світильників, що відповідають стандартам якості RAYFOR і запланованому бюджету.

Етап 2 — точний світлотехнічний розрахунок

Спираючись на міжнародні норми та професійні стандарти, ми виконуємо детальний світлотехнічний розрахунок. Визначаємо оптимальний рівень освітленості, колірну температуру, індекс передачі кольору (CRI) та інші параметри, які забезпечують комфорт, візуальну чистоту й правильне сприйняття простору.

Етап 3 — комплексне проєктне рішення

Фінальний проєкт RAYFOR — це цілісна система освітлення. Він включає план розміщення світильників, монтажні схеми, технічні специфікації обладнання та рекомендації щодо встановлення. Такий підхід гарантує бездоганний результат, повну відповідність архітектурі простору та високим очікуванням преміального сегмента.

Готові втілити своє бачення в життя?

Наша команда готова надати консультації на кожному етапі проекту

Ознайомтеся з нашими проектами

Що показано в розрахунку:

Приклад професійного світлотехнічного розрахунку офісного кабінету, виконаного в програмі DIALux із використанням трекових світильників ТМ RAYFOR.

Розрахунок демонструє, як за допомогою точного планування можна досягти комфортного, рівномірного та енергоефективного освітлення робочого простору відповідно до чинних норм.

Що відображено в розрахунку та чому це важливо:

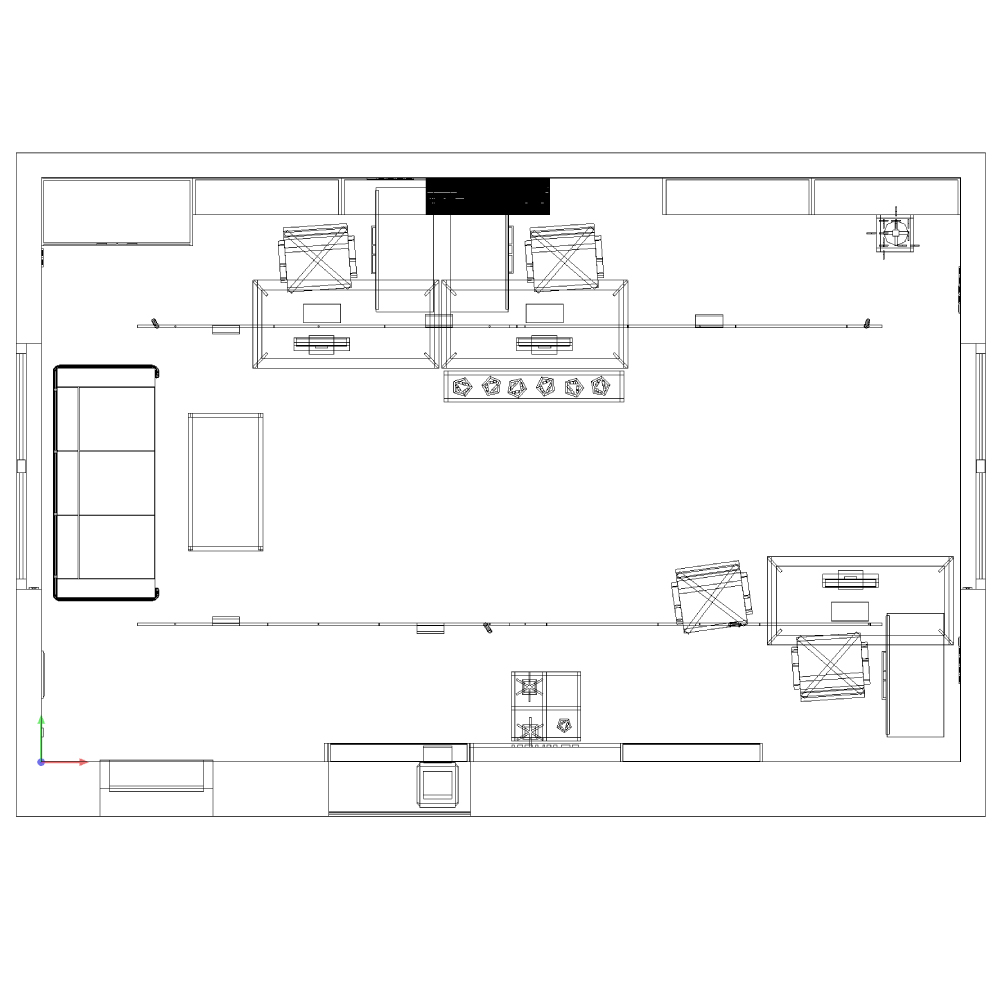

План приміщення з розміщенням трекової системи та світильників. Дозволяє зрозуміти логіку побудови освітлення та оптимальне використання простору

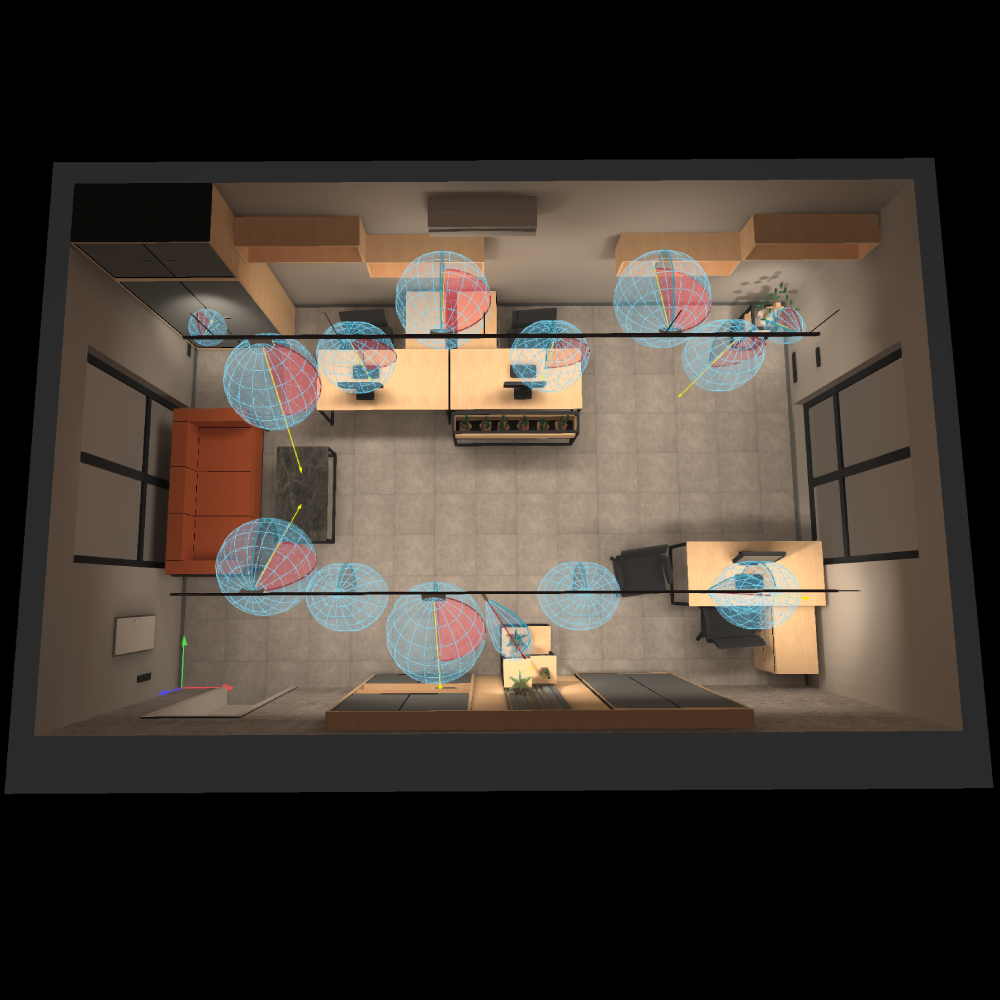

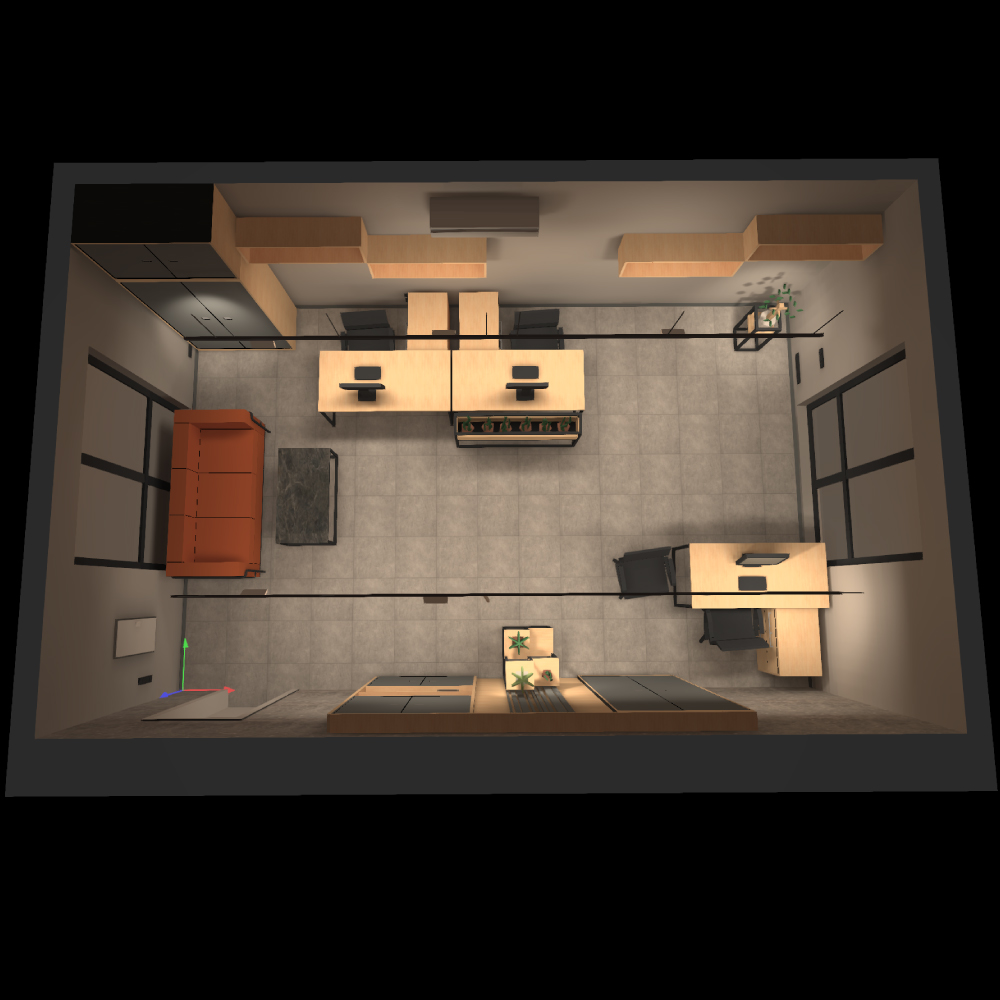

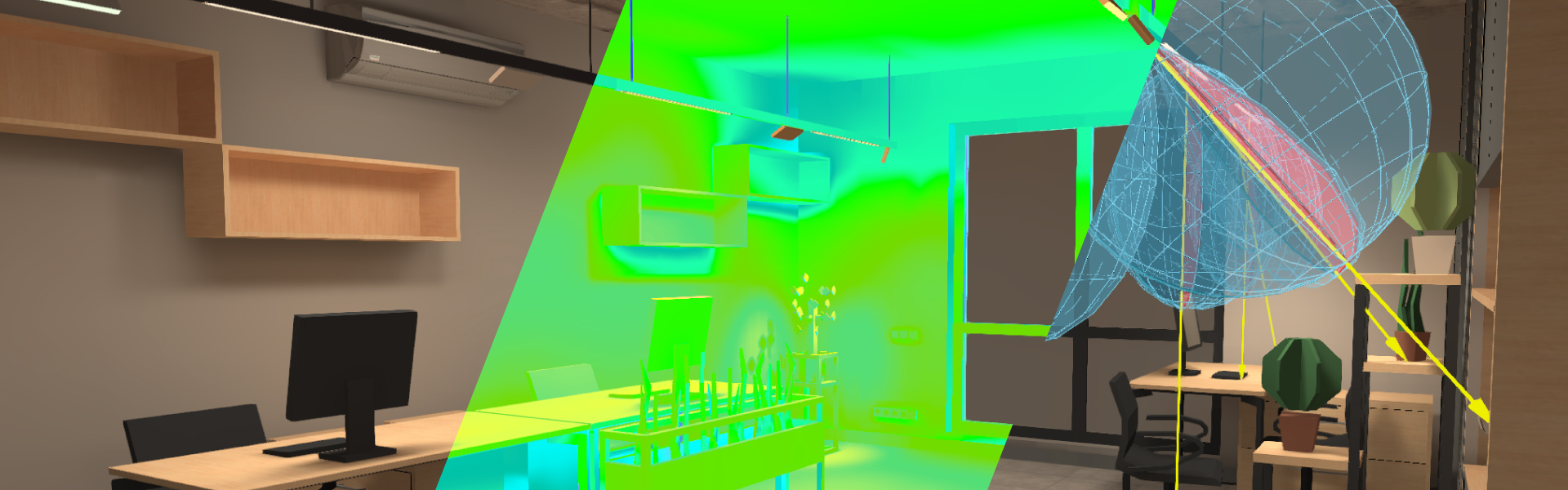

3D-візуалізація приміщення з напрямками світлових пучків. Дає наочне уявлення про те, як світло працює в реальному інтер’єрі ще до монтажу.

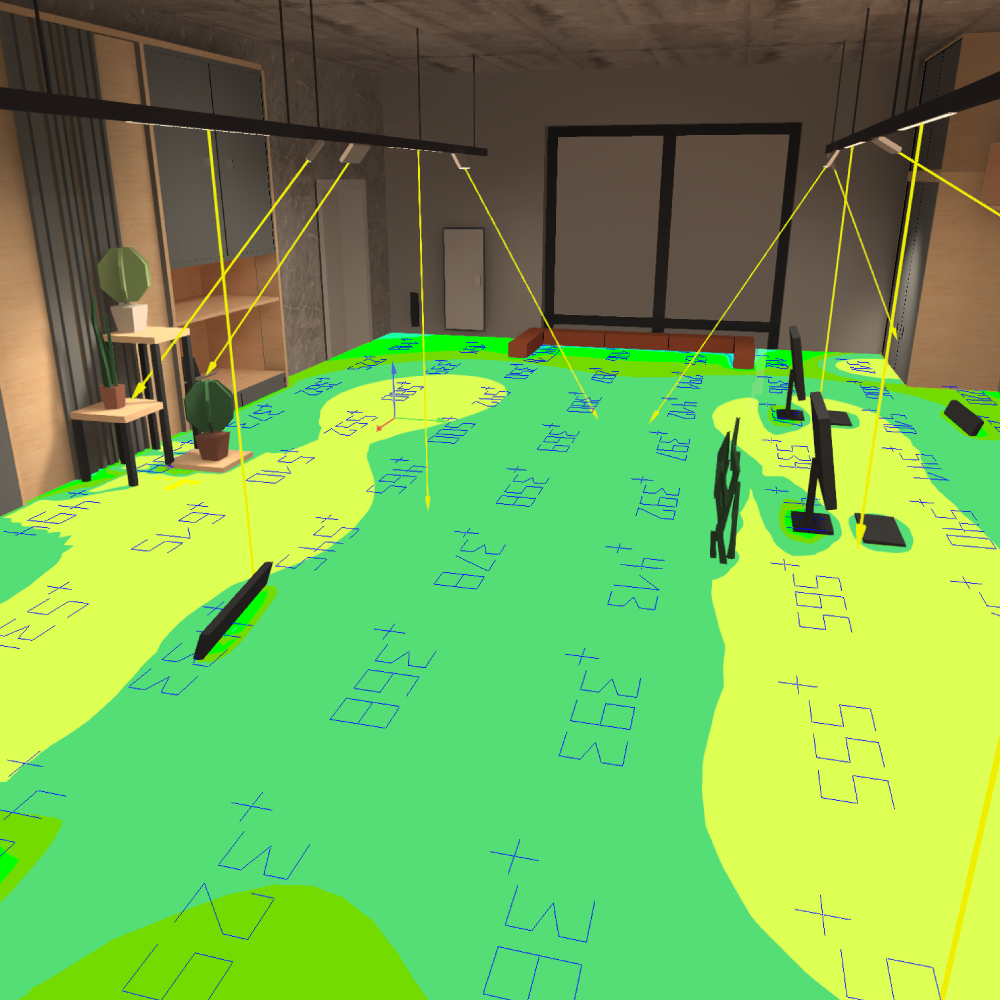

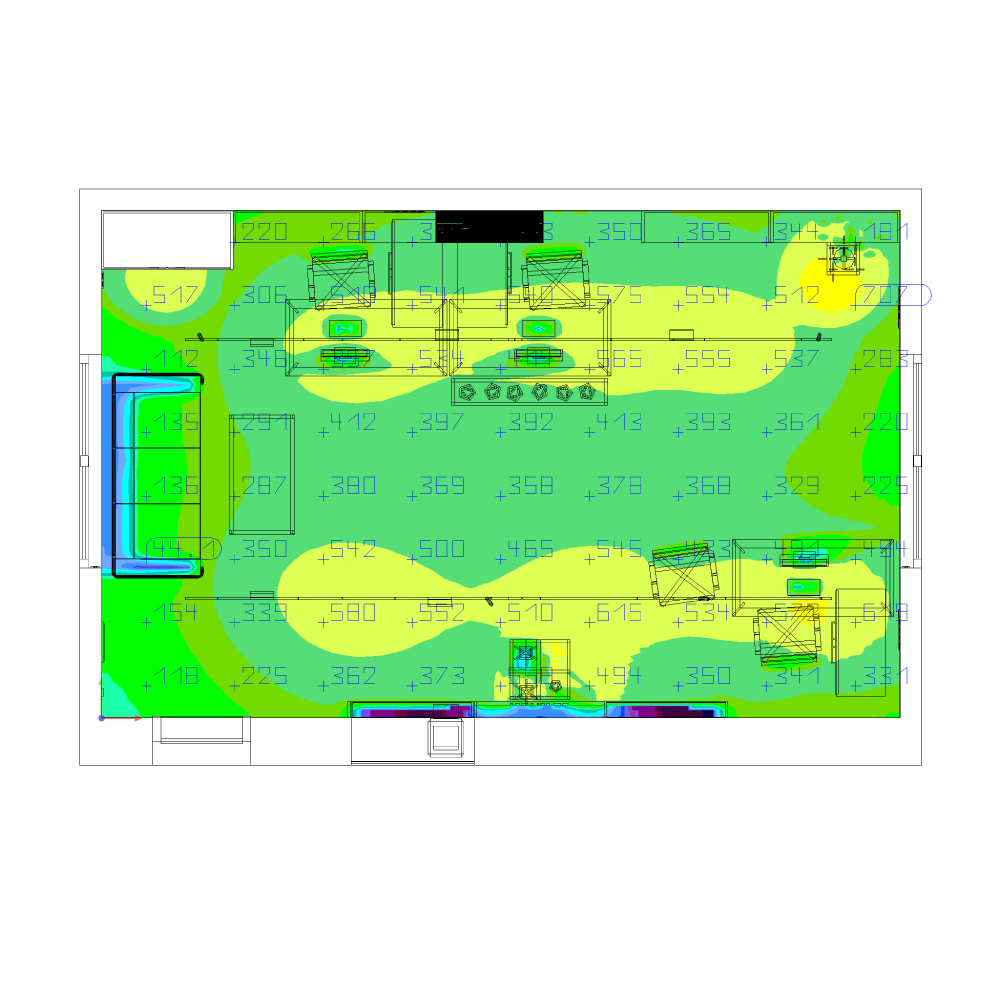

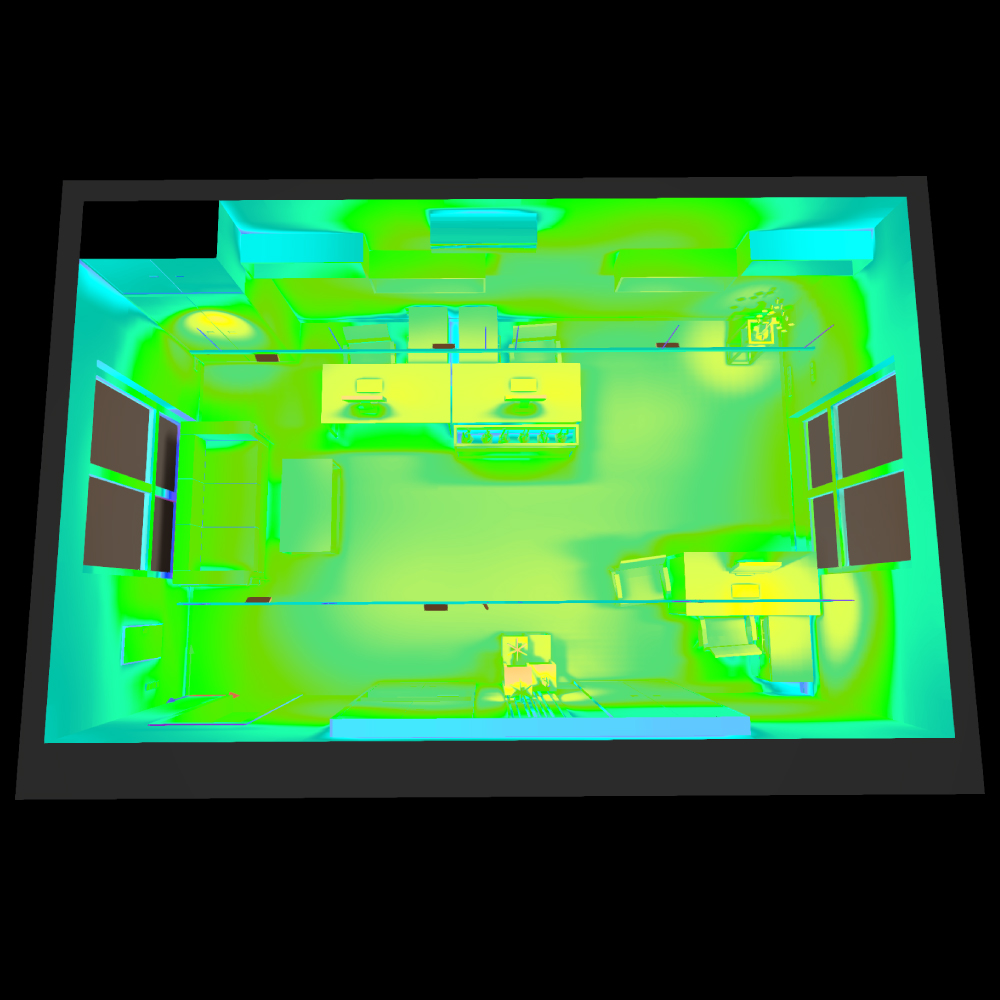

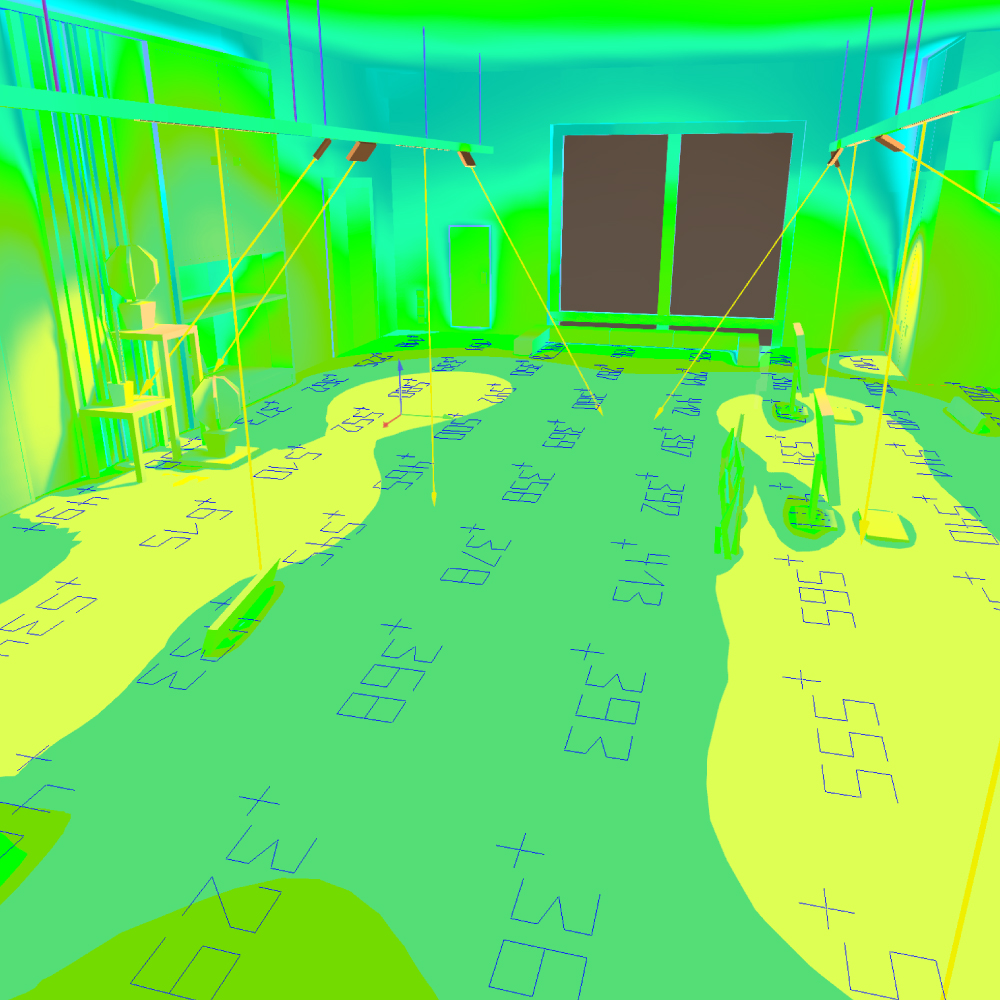

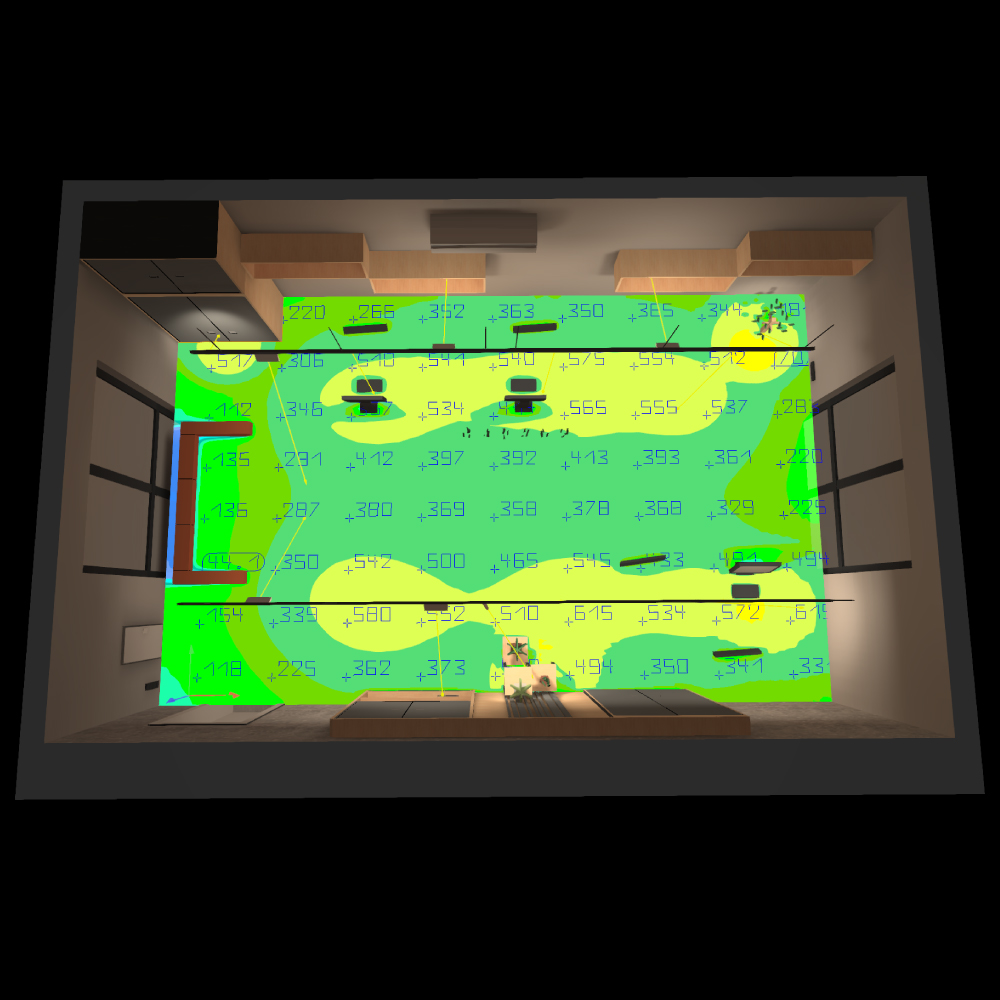

Карти освітленості (ізолінії) на робочій поверхні та в об’ємі приміщення. Показують рівномірність розподілу світла та відсутність затемнених або пересвітлених зон.
Точкові значення освітленості (lx). Дозволяють перевірити відповідність освітлення нормативам і оцінити комфорт для тривалої роботи.
Робоча площина на висоті 0,8 м. Відповідає стандартній висоті робочого столу та демонструє реальні умови використання освітлення в офісі.

Такий підхід дозволяє ще на етапі проєктування оцінити майбутній результат, уникнути помилок під час монтажу та отримати ефективне освітлення, яке підвищує продуктивність, знижує втому очей і підкреслює архітектуру простору.

Використані світильники

У даному проєкті реалізовано освітлення на базі трекової системи RAYFOR 48V, яка дозволяє гнучко формувати світлові сценарії відповідно до функціональних потреб офісного простору. Такий підхід забезпечує баланс між комфортним загальним світлом і точним акцентним освітленням робочих зон.

Основу системи складають:

Лінійні трекові світильники, що формують рівномірне базове освітлення по всій площі приміщення та створюють комфортний світловий фон для щоденної роботи;
Акцентні світильники з вузькою оптикою, які забезпечують спрямоване освітлення робочих поверхонь, підвищують концентрацію та візуально структурують простір.

Технічні показники проєкту:

Кількість світильників: 15 шт.
Сумарний світловий потік: 21 900 Лм.
Загальна встановлена потужність: 268 Вт.

Такі параметри дозволяють досягти оптимального співвідношення між рівнем освітленості та енергоспоживанням, що є важливим критерієм для сучасних офісних просторів.

Що демонструє даний світлотехнічний розрахунок:

створення комфортного та стабільного освітлення, придатного для тривалої роботи без перевтоми очей;
рівномірний розподіл світла по всьому приміщенню без різких контрастів і затемнених зон;
можливість поєднання загального та акцентного освітлення в межах однієї трекової системи без втрати естетики та функціональності.

Підхід RAYFOR

Цей приклад наочно демонструє підхід RAYFOR до проєктування освітлення: від ретельного підбору світильників і їх характеристик до виконання повноцінного світлотехнічного розрахунку в професійному програмному середовищі. Такий проєкт є готовим інструментом як для погодження з замовником, так і для подальшої реалізації на об’єкті з прогнозованим та гарантованим результатом.
